LED 전광판을 설치할 때 가장 많이 헷갈리는 요소 중 하나가 바로 HUB(허브) 보드입니다. HUB는 LED 모듈과 수신카드(Receiving Card)를 연결하는 핵심 인터페이스이지만, 정작 설치 현장에서는 “이게 왜 필요한지?” “종류가 왜 이렇게 많은지?” 제대로 이해하지 못하고 넘어가는 경우가 많습니다. 이 글에서는 HUB75, HUB75E, HUB320 등 다양한 허브 보드의 역할과 구성, 호환성, 실전 설치 팁까지 **10,000자 풀버전**으로 완벽하게 정리했습니다. 모듈 규격 혼동 없이, 어떤 전광판이든 안정적으로 시공할 수 있는 기준을 제공합니다.
1. HUB란 무엇인가?
HUB는 LED 모듈이 수신카드의 신호를 이해할 수 있도록 **인터페이스(중간 변환기)** 역할을 합니다. 즉, HUB 보드가 없으면 LED 모듈은 수신카드로부터 받은 데이터를 제대로 해석할 수 없고 화면이 깨지거나 점등이 되지 않습니다. 정식 정의는 다음과 같습니다.
HUB = LED 모듈과 수신카드 사이에서 핀 배열을 맞추고 신호를 정리해주는 분배 보드
LED 모듈은 제조사마다 핀 배열, 스캔 방식, 신호 분배 구조가 다르기 때문에 수신카드 → HUB → LED 모듈 이 구조가 사실상 표준 형태가 되어 있습니다.
2. 왜 HUB가 필요한가? (핵심 기능 4가지)
① 핀 배열 변환 (Signal Mapping)
LED 모듈의 커넥터 구조는 브랜드마다 다릅니다. 예: HUB75, HUB75E, HUB320, 2×8 Pin, 2×10 Pin 등 HUB는 수신카드의 출력 신호를 모듈에 맞게 변환하여 오류 없이 화면을 출력하도록 합니다.
② 신호 분배 및 안정성 확보
많은 모듈을 연결할수록 신호 노이즈·간섭·감쇠가 발생합니다. HUB는 구조적으로 신호를 **균일하게 분배해 LED 표시 품질을 안정**시킵니다.
③ 스캔 방식 대응
LED 모듈은 1/8, 1/16, 1/32 등 스캔 방식이 다릅니다. HUB는 해당 스캔 방식에 맞게 신호를 정렬해 줍니다.
④ 모듈 변경 시 호환성 확보
모듈을 교체하거나 업그레이드해도 HUB만 교체하면 수신카드는 그대로 사용할 수 있어 교체 비용이 크게 절약됩니다.
3. HUB 보드 구조와 핀 배열
HUB 보드의 기본 구조는 다음과 같습니다.
- 수신카드 입력 포트
- 여러 개의 모듈 출력 포트
- 핀 배열 매핑 레이아웃
- 스캔 방식 대응 회로
가장 많이 사용되는 구조는 HUB75(2×8pin · 16핀)이며 실내 고해상도 모듈 거의 대부분이 HUB75 기반입니다.

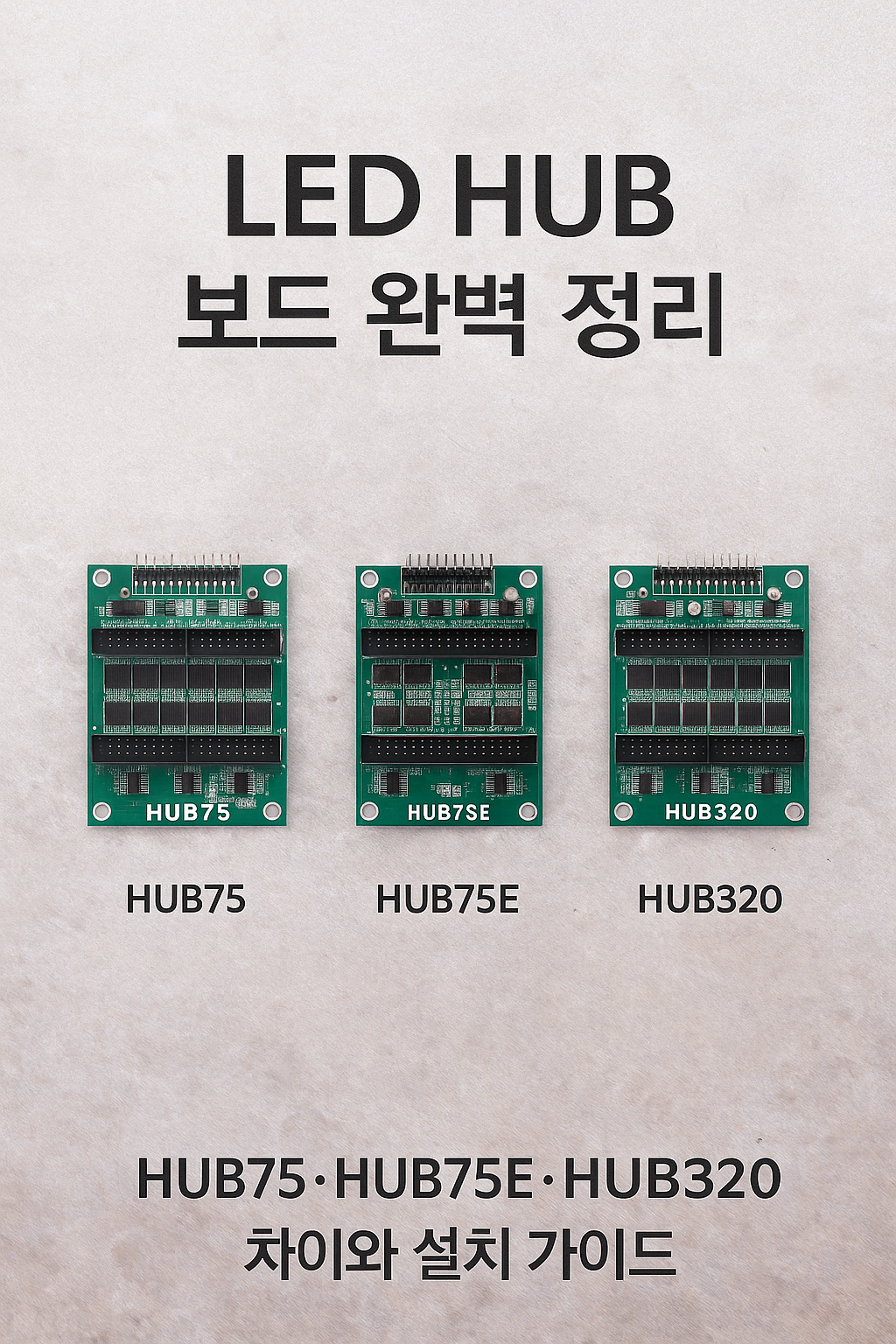

4. HUB 보드 종류: HUB75 · HUB75E · HUB320
4-1. HUB75
LED 전광판에서 가장 보편적으로 사용하는 허브 보드입니다. P1.25 ~ P10까지 실내외 대부분 모듈에 적용됩니다.
4-2. HUB75E
HUB75를 개선한 고속 버전으로, P1.25 이하 초고해상도 모듈이나 고성능 드라이버 IC에서 사용합니다.
4-3. HUB320
고해상도 COB/GOB 모듈에서 요구되는 차세대 허브입니다. 데이터폭이 넓고 화질 유지에 유리해 Colorlight · NovaStar의 프리미엄 수신카드에서 많이 사용됩니다.
5. HUB 포트 구성(1:8 / 1:12 / 1:16 / 1:20 / 1:32)
HUB 보드는 한 번에 연결할 수 있는 모듈 수에 따라 다양한 버전이 존재합니다.
- 1:8 — 8개 모듈
- 1:12 — 12개 모듈
- 1:16 — 16개 모듈
- 1:32 — 32개 모듈 (대면적 LED에서 사용)
6. NovaStar·컬러라이트·Huidu와 HUB 호환성
| 브랜드 | 지원 HUB | 특징 |
|---|---|---|
| NovaStar | HUB75 / HUB75E | 안정성과 호환성 우수 |
| 컬러라이트(Colorlight) | HUB75 / HUB75E / HUB320 | 고해상도 모듈에 특히 강함 |
| Huidu | HUB75 | 간판형·소형 위주 |
7. HUB 있는 수신카드 vs 없는 수신카드
✔ HUB 일체형 수신카드
NovaStar MRV300-1, 컬러라이트 E30처럼 HUB가 붙어 있는 일체형 카드가 있습니다.
- 설치 쉬움
- 배선 단순
- 초보자·간판형 프로젝트 적합
✔ HUB 미포함 수신카드
전문 설치업체는 주로 HUB 미포함 카드를 사용합니다.
- 대형 LED 구성에 유리
- 모듈 교체·확장 용이
- 복잡하지만 완성도 높음
8. HUB 선택 시 반드시 확인해야 할 체크리스트
- 모듈의 핀 배열이 HUB와 맞는가?
- 스캔 방식(1/8, 1/16, 1/32)이 일치하는가?
- 수신카드가 해당 HUB를 지원하는가?
- 실내/실외 환경에 따른 노이즈 대비가 되어 있는가?
- 전원부 배치에 따라 케이블 길이가 적절한가?
- 향후 모듈 변경 시 대응 가능한가?
9. 설치 실수 Top 6 (현장 기술 기준)
- 핀 배열 다른 HUB 사용 → 화면 깨짐, 줄감
- 스캔 방식 불일치 → 모듈 점등 순서 오류
- HUB 방향 뒤집어 설치 → 모듈 반응 없음
- HUB와 수신카드 거리 과도 → 노이즈 증가
- HUB 한 장에 모듈 과도 연결 → 화면 떨림
- 전원 분배 구조 무시 → 밝기·색상 균일도 저하
10. 프로젝트 유형별 HUB 추천 구성
✔ 대형 실내 미디어월
Colorlight E80 + HUB320 NovaStar MRV336 + HUB75E
✔ 상가 간판·소형 LED
Huidu A8 + HUB75 Huidu R512 + HUB75
✔ 공연·스튜디오·렌탈용
NovaStar + 고주사율 모듈 + HUB75E
✔ 공공기관·학교 안내판
NovaStar 또는 Colorlight + HUB75 신뢰성과 장기 운영 최우선
11. 정리: HUB를 이해하면 설치/장애 70%가 해결된다
HUB 보드는 단순한 판넬처럼 보이지만, 실제로는 전광판 품질과 유지보수를 좌우하는 핵심 요소입니다. HUB75 → 대부분 실내 기본 HUB75E → 고해상도·고급 모듈 HUB320 → 초고해상도·COB/GOB 특화 HUB를 정확히 이해하면 모듈 변경·확장·유지보수에 드는 비용과 시간을 크게 절감할 수 있습니다.
